RHEINZINK-horisontalpanel

Oversigt over sortimentet af horisontalpaneler

Fordelene ved RHEINZINK-horisontalpanel

Moderne, plant panelsystem til horisontal facadeopdeling
Individuel og skræddersyet produktion til hvert enkelt byggeri
Mulighed for panellængder på op til 6000 mm

Horisontalpanel H25: Udtrykfuldt horisontalt facadedesign

Havehus beklædt med RHEINZINK horisontalpanel system

Panelsystemer er økonomisk fornuftige muligheder for at skabe et flot facadedesign, og derfor er de populære hos både planlæggere og bygherrer. Især på det private marked ønsker bygherrer og ordregivere sig klare strukturer og et diskret design. Horisontalpanel H 25 fra RHEINZINK er yderst velegnet til dette, idet panelet dels skaber klare linjer, dels integrerer bygningens individuelle egenskaber. Takket være en overskuelig sortimentoversigt for horisontalpanel H 25 har arkitekter, planlæggere og håndværkere altid et godt overblik over mulighederne.

Produktprogram, RHEINZINK-horisontalpanelet

Egenskaberne ved RHEINZINK-horisontalpanelet

Osnabrück Højskole - facade med RHEINZINK horisontalpanel system

Horisontalpanelet udmærker sig især ved den klare designlinje. Alt afhængigt af projektet kan du anvende forskellige varianter af horisontalpanelet. Grundlæggende tilbyder vores horisontalpanelsystem følgende egenskaber:

Byggebredderne for de enkelte horisontalpaneler ligger mellem 200 mm og 333 mm.
Længden på de enkelte paneler er op til 6000 mm, således at også store overflader kan beklædes uden afbrydelser.
Skyggefuger med et mål på 20 mm sørger for en klar struktur og virker visuelt godt.
Også usædvanlige facadeoverflader, såsom rundinger, kan beklædes med horisontalpanel H 25.
Monteringen er nem og gennemtestet, og fastgørelsen af de enkelte paneler sker indirekte og skjult.

Den indirekte fastgørelse ved hjælp af en skinne, der er specialdesignet til dette system, reducerer mængden af spændinger, der opstår gennem temperaturafhængige længdeændringer på materialet. Herved kan panellængder på op til 6000 mm planlægges uden hensyntagen til for stor bølgedannelse på paneloverfladen.

Overfladevarianter til RHEINZINK-horisontalpanelet

RHEINZINK-CLASSIC walzblank: Materialet, som danner den typiske, blågrå patina med tiden.

Titanzink i næsten alle farver. Der er ingen grænser for din kreativitet.

Verdens eneste naturlige patinaoverflade, der dannes allerede under produktionen, fra opfinderen af forpatineringsprocessen.

Planlægning og anvendelse, horisontalpanel

SYSTEMBESKRIVELSE

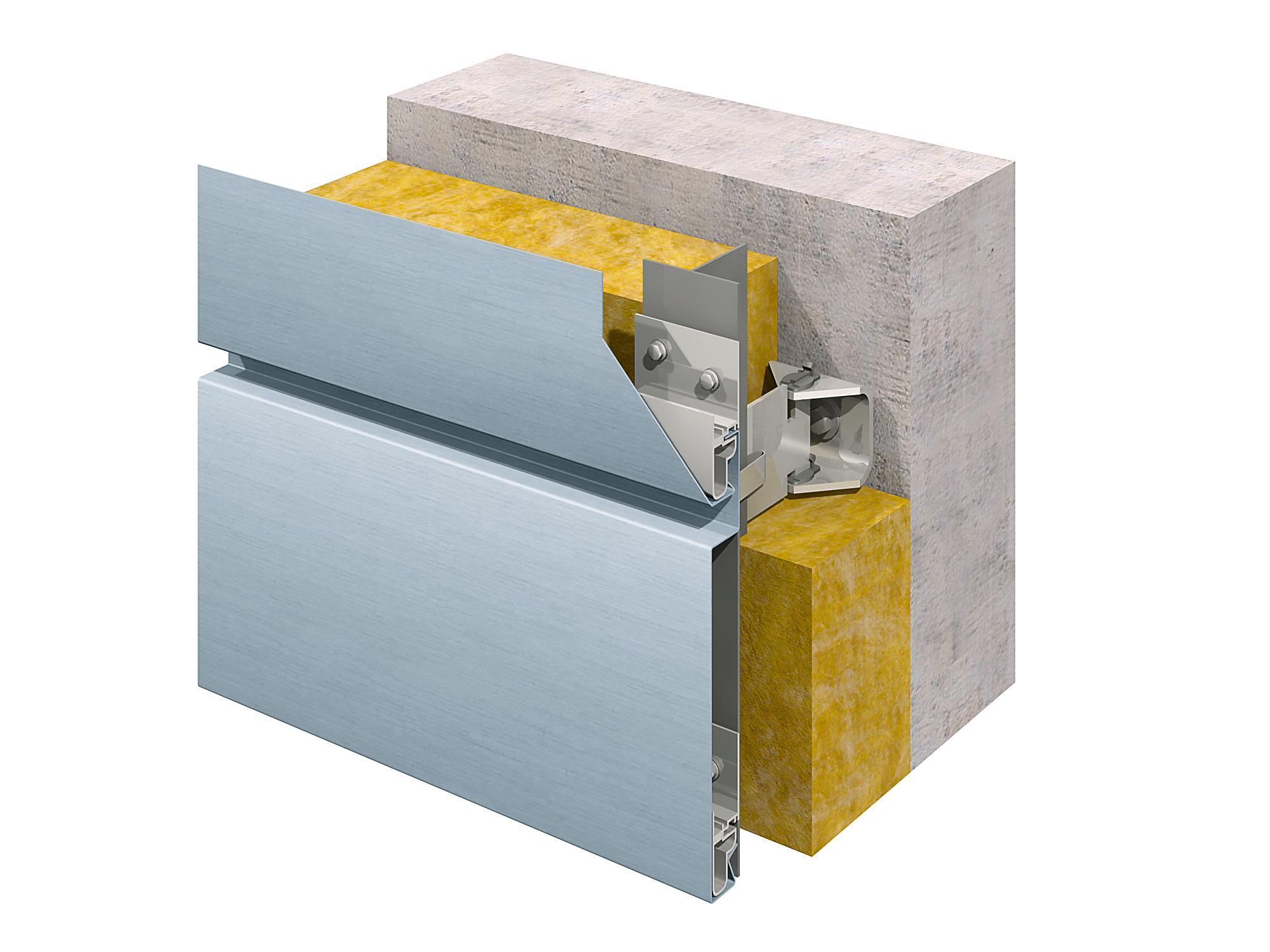

Visualisering montering af horisontalpanel system

Horisontal montering - nedefra og op
Indirekte, skjult fastgørelse

I modsætning til stikfalspanelerne har horisontalpanelerne med en dybde på 25 mm en fast defineret skyggefuge på 20 mm. Dette mål fastsættes via befæstigelsesskinnen, der hører til systemet. Panelerne kan kun monteres horisontalt. En af fordelene i forhold til andre systemer er muligheden for at lave panellængder på op til 6000 mm. Herved sikres den størst mulige bevægelsesfrihed i forhold til facademønstret.

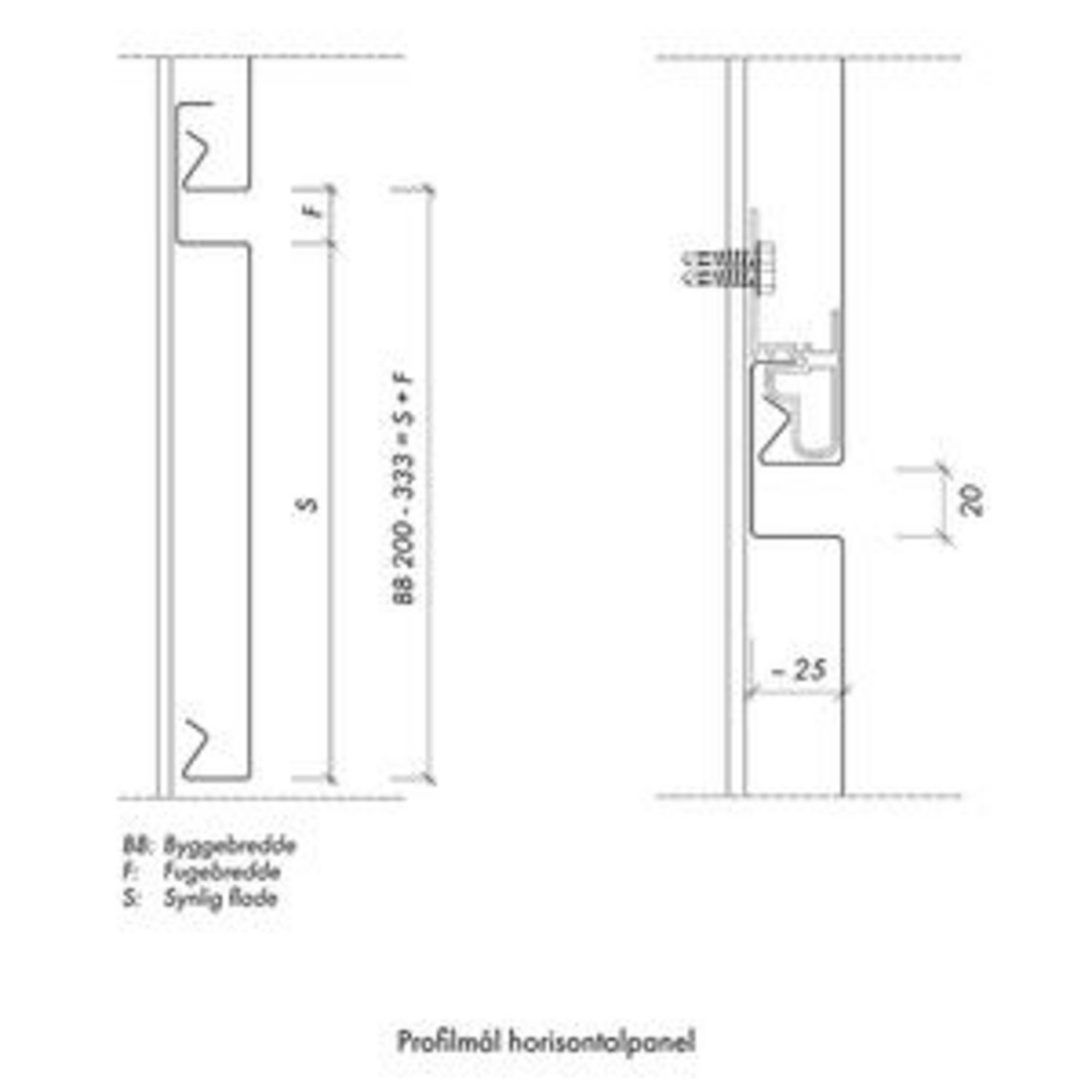

OPMÅLINGER OG METALTYKKELSE

Byggebredde 200 mm - 333 mm
Metaltykkelser 1,0 mm/1,2 mm (1,20 mm ved byggebredder ≥ 250 mm anbefales)
Standardlængder 3000 mm og 4000 mm
Maks. længde 6000 mm

Vi anbefaler generelt at afstive panelerne med endeluk i begge ender. Især ved større byggebredder fra 250 mm er dette påkrævet for at sikre en perfekt overflade. Endeluk forhindrer ligeledes, at kan man se ind i panelet fra siden, f.x. ved udvendige hjørneprofiler.

Den indirekte fastgørelse af horisontalpanelerne via befæstigelsesskinnen sikrer, at længdeændringer som følge af temperatursvingninger kan optages uden spændinger.

De vertikale fuger, der opstår, kan udføres på forskellig måde, f.x. med bagvedliggende laskeplader eller profiler.

SPECIALFORMER

Halvrund facade med horisontalpanel system

Paneler med konkav eller konveks bue
Perforering af den synlige overflade

Med vores horisontalpaneler kan du ved behov ikke kun beklæde plane facadeoverflader men også diverse rundinger. Horisontalpaneler med konkave eller konvekse buer sætter prikken over i’et i vores sortiment. De afgørende faktorer for produktionen og realiseringsmuligheden i forhold til horisontalpaneler med buer er radius, byggebredde og længde. Vores team står gerne til rådighed til besvarelse af dine spørgsmål, så vi sammen kan finde ud af, om dine Ideer kan gøres til virkelighed.

Panelernes synlige flade kan perforeres helt eller delvist som designelement eller til ventilering, f.x. som ventilationselement under udhæng ved ventilerede tagkonstruktioner. Som specialproduktion hos RHEINZINK kan du vælge mellem forskellige perforeringsmønstre.

FASTGØRELSE

Som udbyder af gennemtestede systemløsninger tilbyder dig naturligvis ikke kun det antal horisontalpaneler, som du har brug for – også passende fastgørelsesløsninger og andet tilbehør er en del af vores sortiment. I forbindelse med vores horisontalpanel har du en helt speciel befæstigelsesskinne til rådighed, som garanterer hurtig installation.

RHEINZINK-horisontalpanelerne fastgøres ved at hægte dem på befæstigelsesskinnen. Befæstigelsesskinnen fikseres på metalunderkonstruktionen med to nitter eller selvborende skruer. Den påkrævede afstand til underkonstruktionen afhænger bl.a. af vindlasten, den bærende konstruktion, det statiske system og beklædningens bæreevne, og den skal identificeres ved hjælp af statiske beregninger.

Du kan finde informationer om panelernes bæreevne og en tilsvarende vindlasttabel i vores brochure Horisontalpanel: Planlægning og anvendelse, se download-området.

Teknisk information: horisontalpaneler og systemdele

Teamet bag RHEINZINK og vores mange forhandlere står naturligvis til enhver tid til rådighed for at besvare dine spørgsmål. På vores webside finder du alle vigtige tekniske informationer om vores horisontalpaneler og systemkomponenter, herunder eksempler og designforslag.
